CACH ASSAINISSEMENT

XYLEM - Pompe de relevage

Poste de relevage et de contrôle d'épandage PRCAXylem logo logotype

Relevage des eaux usées non chargées, en provenance d'habitat individuel, avant et après la filière de traitement dans une installation d'Assainissement Non Collectif.

Image1 1

Caractéristiques

  • 3 hauteurs de cuve : 1100 - 1400 - 2000 mm
  • Cuve avec renforts latéraux, en polyéthylène
  • Pompe Vortex SXVM3 (Ø passage 20 mm) avec régulateur de niveau, monophasé 230 V, 10 m de câble et prise normalisée.
  • Poste pré-équipé (tuyauterie de refoulement, capet anti-retour et vanne=
  • Orifice d'arrivée pré-percé à une hauteur de 575 mm
  • 3 zones de perçage possible avec kit complet scie cloche fourni, pour repositionner l'orifice d'entrée en cas de besoin.
  • Fond de cuve incurvé pour recevoir la pompe
  • Stations conformes à la norme NF EN 12050-2

Cuves2

Image2 2

Stations de relevage, 2 pompes, pour eaux usées et sanitaires MICRO 10 de chez XYLEM

Relevage de tous les effluents individuels ou individuels groupés et bâtiments collectifs vers les égouts sans traitement préalable (autre qu'un séparateur à graisse)

Cuves delinox

Caractéristiques :

  • Cuve renforcée en polyéthylène de 1200 l ou 1900 l.
  • Surface place pour le perçage de l'arrivée avec joint à lèvre Ø 160 mm.
  • Tuyauterie de refoulement démontable en PVC DN50 OU DN65.
  • Système de passage de câble étanche, oreilles de levage, renfort de fond, pattes d'ancrage et fond auto-nettoyant.
  • 1 couvercle à visser (étanchéité par joint torique)
  • 2 pompes de relevage (monophasées ou tiphasées) avec 10 m de câble, 3 régulateurs de niveau et 1 coffret électrique.
  • 2 pieds d'assise inclinés et barres de guidage en Inox 304.
  • Station conforme à la norme EN 12050-1 (eaux usées y compris WC).

Micro 10

Micro 10

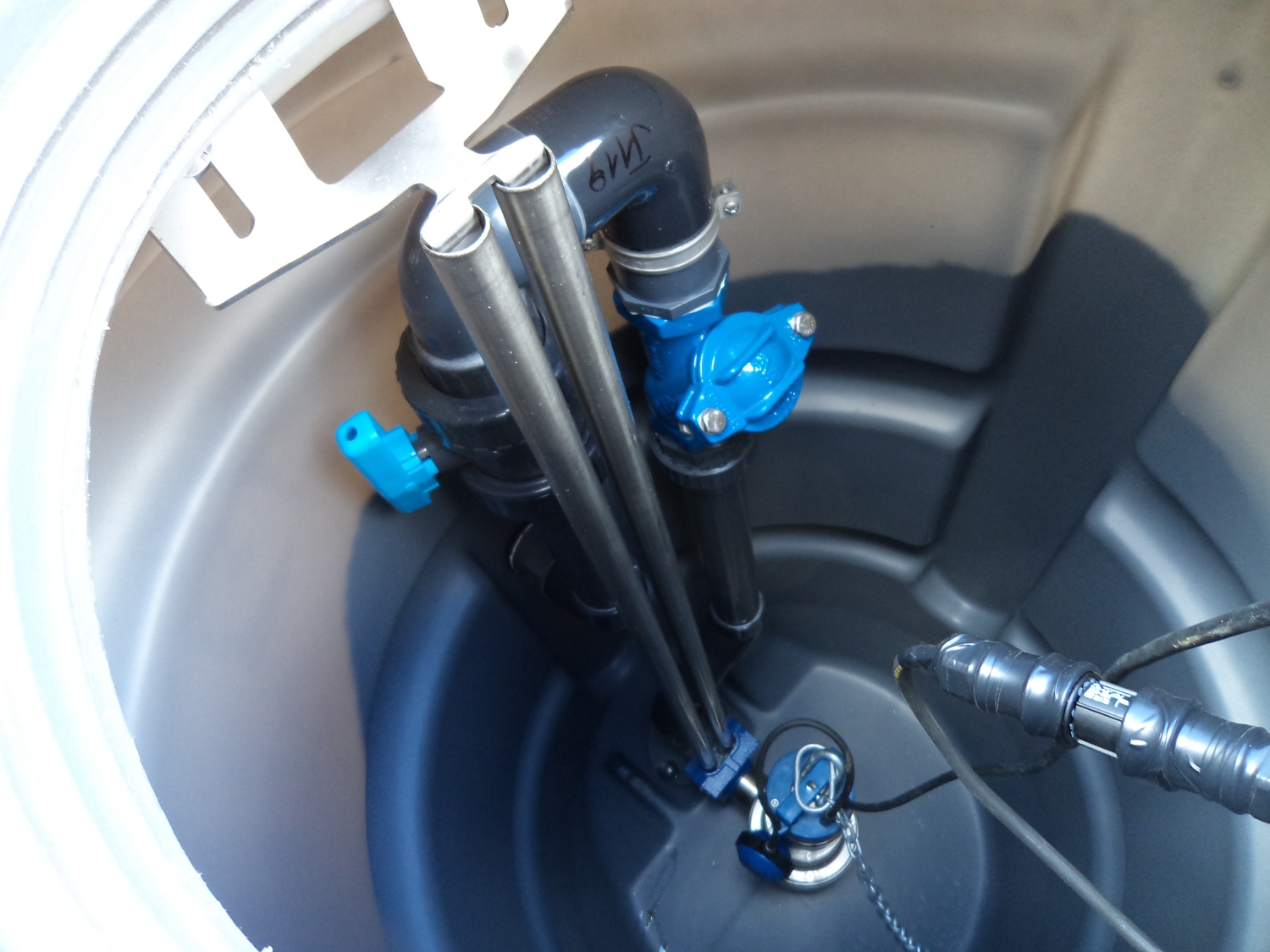

Quelques photos d'une de nos installations

Installation d'une cuve     Dsc00576 1500     Dsc00578 1500
